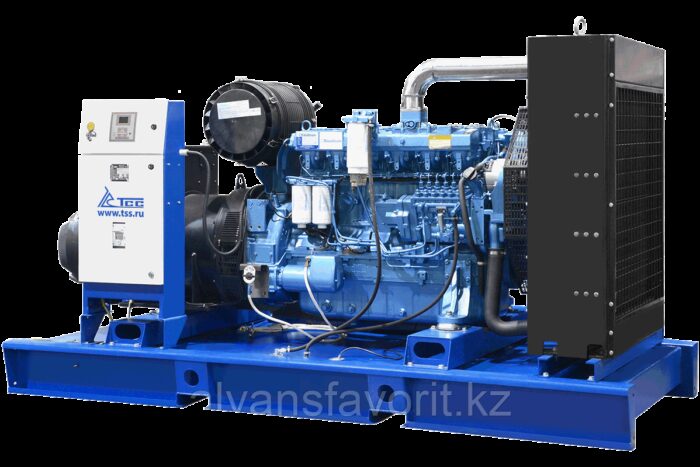

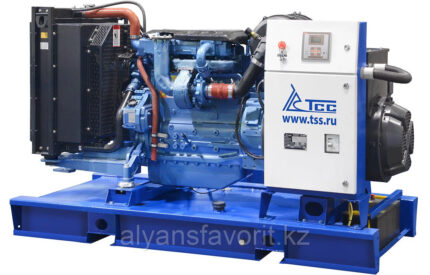

ДИЗЕЛЬНЫЙ ГЕНЕРАТОР TBD 280TS
- Основная мощность: 200 кВт
- Резервная мощность: 220 кВт
Двигатель: Baudouin 6M16G275/5e2
Генератор: TSS-SA-200(E) SAE 1/14 (М17)
Дизельный генератор ТСС АД-200С-Т400-1РМ9
Дизель генератор TBd 280TS серии Premium производится на базе оригинальных двигателей нового поколения французского производителя Baudouin Mouters. Дизельный генератор имеет относительно высокую стоимость приобретения, но обеспечивают низкую стоимость вырабатываемой электроэнергии, что позволяет рекомендовать их для самых важных потребителей, включая непрерывные производства, объекты здравоохранения, финансовый сектор. Генератор TBd 280TS серии Premium – прямой конкурент ведущим мировым маркам дизельных генераторов. Гарантия 36 месяцев (или 2000 моточасов, в зависимости от того, что наступит раньше).
|
ХАРАКТЕРИСТИКИ |
ОБЩИЕ ХАРАКТЕРИСТИКИ
| СЕРИЯ | TSS Premium |
| МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ | 200 |
| МОЩНОСТЬ НОМИНАЛЬНАЯ, КВА | 250 |
| МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ | 220 |
| МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВА | 275 |
| КОЭФФИЦИЕНТ МОЩНОСТИ | 0,8 |
| НАПРЯЖЕНИЕ (В) | 400/230 |
| КОЛИЧЕСТВО ФАЗ | 3 |
| ЧАСТОТА, ГЦ | 50 |
| НОМИНАЛЬНЫЙ ТОК (А) | 360 |
| ОБЪЁМ СИСТЕМЫ ОХЛАЖДЕНИЯ (Л) | 90 |
| ОБЪЁМ ТОПЛИВНОГО БАКА (Л) | 395 |
| ТОПЛИВНЫЙ СЕПАРАТОР | да |
| РАСХОД ТОПЛИВА ПРИ 50% МОЩНОСТИ Л/Ч | 28.4 |
| РАСХОД ТОПЛИВА ПРИ 75% МОЩНОСТИ Л/Ч | 42.2 |
| РАСХОД ТОПЛИВА ПРИ 100% МОЩНОСТИ Л/Ч | 56.9 |
| АВТОНОМНАЯ РАБОТА НА 75% НАГРУЗКИ БЕЗ ДОЗАПРАВ (Ч) | 9.3 |
| СТЕПЕНЬ АВТОМАТИЗАЦИИ | 1 (ручной запуск) |
| СИСТЕМА АВАРИЙНОЙ ОСТАНОВКИ | да |
| ДАТЧИК УРОВНЯ ТОПЛИВА | да |
| ОТКЛЮЧАТЕЛЬ АКБ | да |
| УСТАНОВЛЕННЫЙ АККУМУЛЯТОР AH/V | 2х6СТ-132 |
| ИСПОЛНЕНИЕ | Открытое |
| УРОВЕНЬ ШУМА (DB/7М) | 113 |
| ГЛУШИТЕЛЬ | промышленный |
| ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ) | 2838x1140x1555 |
| МАССА, КГ | 1955 |
| РЕСУРС РАБОТЫ ДО КАП. РЕМОНТА (Ч) | 18000 |
| ПРОИЗВОДИТЕЛЬ ДВИГАТЕЛЯ | Baudouin |
| КОМПЛЕКТАЦИЯ | глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ |
| ВЫСОТА РАМЫ (ММ) | 250 |
| НАПРЯЖЕНИЕ БОРТОВОГО ЭЛЕКТРООБОРУДОВАНИЯ, (В) | 24 |
ДВИГАТЕЛЬ BAUDOUIN
| МОДЕЛЬ | Baudouin 6M16G275/5e2 |
| МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ | 240 |
| МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ | 264 |
| КОЛИЧЕСТВО ЦИЛИНДРОВ | 6 |
| РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ | рядное |
| ТАКТНОСТЬ ДВИГАТЕЛЯ | 4 |
| РАБОЧИЙ ОБЪЁМ ДВИГАТЕЛЯ (Л) | 9,726 |
| СИСТЕМА ОХЛАЖДЕНИЯ | жидкостное |
| СИСТЕМА ВПУСКА ВОЗДУХА | с турбонаддувом и интеркулером |
| ТИП ВОЗДУШНОГО ФИЛЬТРА | фильтроэлемент |
| ЧАСТОТА ВРАЩЕНИЯ КОЛЕНВАЛА (ОБ/МИН) | 1500 |
| ДИАМЕТР ЦИЛИНДРА (ММ) | 126 |
| ХОД ПОРШНЯ (ММ) | 130 |
| СТЕПЕНЬ СЖАТИЯ В ЦИЛИНДРАХ | 17:1 |
| РЕГУЛЯТОР ОБОРОТОВ | электронный |
| НАПРЯЖЕНИЕ БОРТОВОГО ЭЛЕКТРООБОРУДОВАНИЯ, (В) | 24 |
| ПУСКОВОЕ УСТРОЙСТВО (СТАРТЕР) | электростартер 24В |
| УДЕЛЬНЫЙ РАСХОД ТОПЛИВА (Г/КВТ*Ч) | 199.1 |
| ТИП ТОПЛИВНОГО ФИЛЬТРА | одноразовый фильтр |
| РЕКОМЕНДУЕМЫЙ ТИП МАСЛА | SAE 15W40/10W30 |
| ТИП МАСЛЯНОГО ФИЛЬТРА | одноразовый фильтр |
| УДЕЛЬНЫЙ РАСХОД МАСЛА (Г/КВТ*Ч) | 0.2 |
| ЁМКОСТЬ МАСЛЯНОЙ СИСТЕМЫ (Л) | 24 |
| ВЕНТИЛЯТОР, Ø (ММ), ТИП | осевой |
| УРОВЕНЬ ШУМА (DB/7М) | 115 |
| ВИД ТОПЛИВА | Дизельное |
| МАССА, КГ | 875 |
| ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ) | 1525x730x1063 |
| SAE (МАХОВИК / КАРТЕР МАХОВИКА) | SAE1#/11.5#, SAE1#/14#, |
ГЕНЕРАТОР TSS SA
| МОДЕЛЬ | TSS-SA-200(E) SAE 1/14 (М17) |
| ПОСТОЯННАЯ МОЩНОСТЬ (КВТ) | 200 |
| ТИП ГЕНЕРАТОРА | бесщёточный, синхронный |
| СИСТЕМА ВОЗБУЖДЕНИЯ | SHUNT |
| НАПРЯЖЕНИЕ (В) | 400/230 |
| ЧАСТОТА ВРАЩЕНИЯ, ОБ/МИН | 1500 |
| ЧАСТОТА, ГЦ | 50 |
| КОЛИЧЕСТВО ФАЗ | 3 |
| КПД, % | 93 |
| ШАГ ОБМОТКИ | 2/3 |
| КОЛИЧЕСТВО ОПОРНЫХ ПОДШИПНИКОВ | 1 |
| КЛАСС ЗАЩИТЫ ОБМОТКИ | IP21 |
| СТЕПЕНЬ ИЗОЛЯЦИИ | H |
| ФАКТОР МОЩНОСТИ (COS Φ) | 0,8 |
| ТОЧНОСТЬ РЕГУЛИРОВКИ НАПРЯЖЕНИЯ (± %) | 1 |
| РЕГУЛЯТОР НАПРЯЖЕНИЯ | ЕТС-1 |
| МАССА, КГ | 727 |
| ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ) | 926х505х780 |
КОНТРОЛЛЕР LOVATO
| МОДЕЛЬ | Контроллер Lovato RGK600 |
| ЯЗЫК ИНТЕРФЕЙСА КОНТРОЛЛЕРА | русский |
| ИНТЕРФЕЙС USB | да |
| ВЫБОР РЕЖИМА ИЗМЕРЕНИЯ | да |
| КЛАСС ЗАЩИТЫ | IP54 (IP65) |
| ЧАСТОТА, ГЦ | 50 / 60 |
| НАПРЯЖЕНИЕ (В) | 7 — 33 |
| ФУНКЦИЯ ЗАДЕРЖКИ ЗАПУСКА | да |
| ФУНКЦИЯ ЗАДЕРЖКИ ОСТАНОВА (ДЛЯ ОХЛАЖ. ДВИГАТЕЛЯ) | да |
| ДИАП. ВХ. НАПР. ПЕР. ТОКА ДЛЯ 3-ФАЗ 4-ПРОВОД (В) | 100 — 480 |
| СИГНАЛ ТРЕВОГИ — НЕУДАЧНЫЙ ЗАПУСК ДГУ | да |
| СИГНАЛ/ОСТАНОВ ДГУ ОТ ДАТЧИКА ТЕМП ОЖ | да |
| СИГНАЛ/ОСТАНОВ ДГУ ОТ ДАТЧИКА ДАВЛ МАСЛА | да |
| СИГНАЛ/ОСТАНОВ ДГУ ОТ ДАТЧИКА ОБОРОТОВ ДВИГ | да |
| ЗВУКОВОЙ СИГНАЛ ОБЩЕЙ АВАРИИ | да |
| СИГНАЛ ТРЕВОГИ — ОБЩЕЕ ПРЕДУПРЕЖДЕНИЕ | да |
| СИГНАЛ ТРЕВОГИ — ПОКАЗАТЕЛЬ НИЗКОГО УРОВНЯ ТОПЛИВА | да |
| СИГНАЛ ТРЕВОГИ/ОСТАНОВ ДГУ — ОБЩАЯ НЕИСПРАВНОСТЬ | да |
| КОНТРОЛЬ НАПРЯЖЕНИЯ АКБ | да |
| ИНДИКАЦИЯ СИЛЫ ТОКА | да |
| ИНДИКАЦИЯ ЧИСЛА ОБОРОТОВ ДВИГАТЕЛЯ | да |
| ЧАСТОТОМЕР | да |
| СЧЕТЧИК ЧАСОВ НАРАБОТКИ | да |
| ИНДИКАЦИЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ | да |
| ИНДИКАЦИЯ ДАВЛЕНИЯ МАСЛА | да |
| ИНДИКАЦИЯ КОЭФФИЦИЕНТ МОЩНОСТИ (COSΦ) | да |
| ИНДИКАЦИЯ НАПРЯЖЕНИЯ АККУМУЛЯТОРА (В) | да |
| ИНДИКАЦИЯ АКТИВНОЙ МОЩНОСТИ ПО 3Ф. (КВТ) | да |
| ИНДИКАЦИЯ МОЩНОСТИ (КВТ) | да |
| ИНДИКАЦИЯ СУММАРНОЙ АКТИВНОЙ МОЩНОСТИ (КВТ) | да |
| ИНДИКАЦИЯ СУММАРНОЙ РЕАКТИВНОЙ МОЩНОСТИ (КВАР) | да |
| СЧЁТЧИК ВЫРАБОТАННОЙ ЭЛЕКТРОЭНЕРГИИ (КВТ/Ч) | да |
| ИНДИКАЦИЯ УРОВНЯ ТОПЛИВА В БАКЕ | да |
| ЖУРНАЛ СОБЫТИЙ | да |
| ОСТАНОВ ПО НИЗКОМУ НАПРЯЖЕНИЮ | да |
| КОМПЛЕКТАЦИЯ | упаковка, крепёж, паспорт, контроллер |
| ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ) | 144 х 144 х 53.3 |
| МАССА, КГ | 0.6 |
|
ОПИСАНИЕ |
Дизельный генератор Baudouin мощностью 200 кВт серийно производится на мощностях современного производственного комплекса, надежный и долговечный в эксплуатации, разработан для построения систем основного электроснабжения, номинальной мощностью 200 кВт (250 кВА) и максимальной мощностью 220 кВт (275 кВА). Дизельный генератор TBd 280TS также можно рекомендовать к установке в качестве резервного дизельного генератора на объекты, где недопустимы перебои в энергоснабжении.
ДИЗЕЛЬНЫЕ ГЕНЕРАТОРЫ TBD СЕРИИ PREMIUM ПОСТАВЛЯЮТСЯ ДЛЯ НУЖД ТАКИХ ТРЕБОВАТЕЛЬНЫХ ЗАКАЗЧИКОВ КАК МИНИСТЕРСТВО ОБОРОНЫ РОССИИ, МЧС, МВД, ДЛЯ ВЕДУЩИХ ПРЕДПРИЯТИЙ В ОБЛАСТЯХ СТРОИТЕЛЬСТВА, НЕФТЕГАЗОВОГО СЕКТОРА, ЖКХ И ДРУГИХ ОТРАСЛЕЙ
Превосходные характеристики дизельных генераторов TBd 280TS складываются из множества факторов, в том числе, выбора самых современных моделей двигателей, особенностей конструкции рамы, свойств синхронных генераторов и многих других.
ДОСТОИНСТВА ДИЗЕЛЬНОГО ГЕНЕРАТОРА TBD С ДВИГАТЕЛЕМ BAUDOUIN
- Надежность работы и долговечность эксплуатации вследствие применения высококачественных и высокотехнологичных комплектующих и агрегатов.
- Возможность применения как в качестве основного, так и в качестве резервного источника электроснабжения.
- Производятся на основе конструкций судовых двигателей.
- Увеличенный ресурс работы двигателей.
- Эффективный запуск в холодное время года.
- Низкий расход топлива и моторного масла.
- Неприхотливость к качеству российского дизельного топлива.
- Низкий уровень шума и вибраций.
- Увеличенная периодичность технического обслуживания, в т.ч. замены фильтров и масла
- Низкая стоимость расходных материалов.
- Высококачественные генераторы переменного тока.
- Современные многофункциональные контроллеры управления ДГУ — Lovato, с многоязычным меню, в т.ч. и на русском языке.
- Удобный и интуитивно понятный интерфейс управления работой ДГУ.
- Прочная стальная рама оригинальной конструкции с интегрированным топливным баком.
- Проведение тестирования каждой ДГУ под нагрузкой перед отправкой заказчику продолжительностью не менее 2-х часов.
- Собственное производство и конструкторский отдел позволяют вносить существенные изменения в конструкцию ДГУ.
- Соответствие современным требованиям в области содержания вредных веществ в отработавших газах.
- Соответствие российским и международным стандартам.
- Увеличенная гарантия сроком до 3 лет, либо 2000 моточасов наработки, в зависимости от того, что наступит раньше.
Двигатель Baudouin 6M16G275/5e2
- производитель — французская компания Moteurs Baudouin;
- максимальная мощность 264 кВт;
- 6 цилиндров, рядное расположение цилиндров;
- система впуска воздуха с турбонаддувом и интеркулером;
- 9,726 литра — рабочий объём двигателя;
- электронный регулятор оборотов;
- рекомендуемый тип моторного масла SAE 15W40/10W30;
- конструкция двигателя обеспечивает минимальный уровень шума;
- 2000 моточасов стендовых испытаний;
- увеличенные масляные каналы;
- оптимизированный процесс сгорания топлива и улучшенная смазка рабочих деталей двигателя;
- стандартный интервал замены масла 500 моточасов;
- наработка до капитального ремонта 13000 моточасов.
Синхронный генератор TSS-SA-200
- синхронный генератор, произведен по американской технологии Stamford;
- постоянная мощность 200 кВт;
- система возбуждения SHUNT — самовозбуждение;
- КПД 93%;
- класс изоляции/степень защиты H/IP23.
Система управления дизельным генератором TBd 280TS
В качестве базового исполнения, дизель генераторы серии TSS Premium оснащаются итальянскими контроллерами управления Lovato RGK-600. Контроллеры Lovato были спроектированы с учетом всех последних достижений науки и техники с целью применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Основные параметры:
- вывод на экран основных технических параметров ДГУ;
- многоязычный интерфейс, включая русский, для управления работой ДГУ.
По желанию заказчика ДГУ этой серии могут оснащаться контроллерами производства SmartGen, ComAp, DeepSea и других производителей.
ГАРАНТИЯ И СЕРВИСНОЕ ОБСЛУЖИВАНИЕ
- На дизель генераторные установки серии Premium на базе двигателей Baudouin установлен гарантийный срок эксплуатации сроком 3 года с даты поставки, либо наработка 2000 моточасов, в зависимости от того, какое событие наступит раньше
- Всегда в наличии запасные части и расходные материалы
- Наличие обширной сети партнерских сервисных центров, представленной в различных регионах России, позволяет быстро и своевременно выполнять сервисное обслуживание дизельного генератора TBd
ВОЗМОЖНЫЕ ВАРИАНТЫ КОДОВОГО НАИМЕНОВАНИЯ МОДЕЛИ
Дизельный генератор ТСС АД-200С-Т400-1РМ9 (АД200-Т400, АД200С-Т400);
ВОЗМОЖНЫЕ ВАРИАНТЫ КОДОВОГО НАИМЕНОВАНИЯ МОДЕЛИ
Дизельный генератор TBd 280TS (Дизельный генератор ТСС АД-200С-Т400-1РМ9)
РАСШИФРОВКА КОДОВОГО ОБОЗНАЧЕНИЯ МОДЕЛИ
